18 августа 2019

Ряд объектов АО «Газпромнефть-Ноябрьскнефтегаз» оснащены вакуумными компрессорными станциями (ВКС) от компании ЭНЕРГАЗ. По одной ВКС действуют на ЦППН Вынгаяхинского, ДНС-1 и ДНС-2 Вынгапуровского, ДНС-2 Еты-Пуровского месторождений.

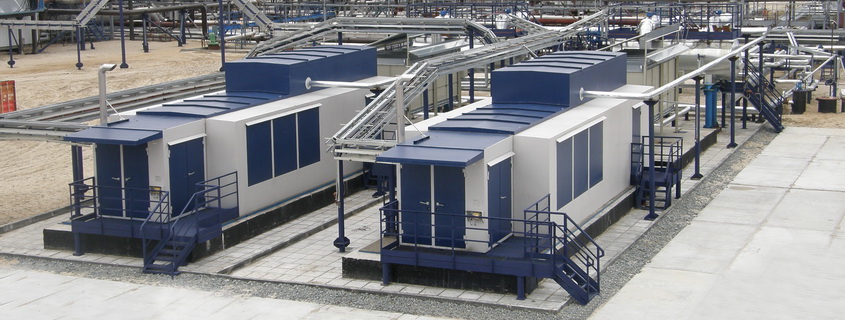

С апреля 2013 года на площадке центрального пункта сбора нефти (ЦПС, район ДНС-3) Вынгапуровского месторождения работают еще две ВКС, которые составляют основу системы утилизации ПНГ низких ступеней сепарации.

ВКС осуществляют компримирование низконапорного (0,001 МПа) попутного газа. Сжатый ПНГ закачивается в газотранспортную систему под давлением 0,7 МПа.

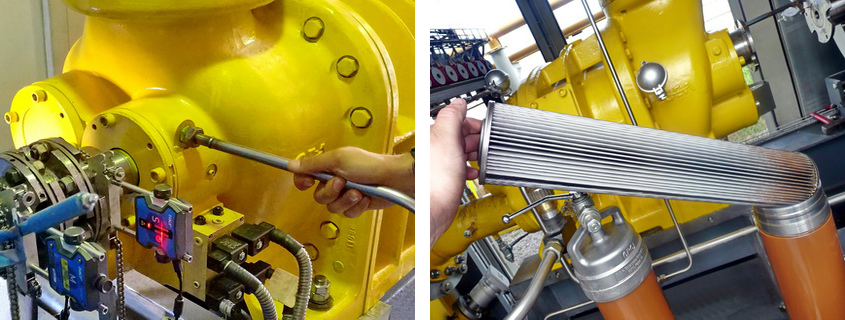

В настоящее время завершено комплексное техническое обслуживание этого оборудования. В ходе ТО были выполнены следующие мероприятия:

- замена расходных материалов (газовых и масляных фильтров, масла в подшипниках электродвигателей);
- проверка центровки вращающихся агрегатов (компрессоров и электродвигателей);
- замеры зазоров и проверка состояния внутренних элементов компрессоров;
- регулировка и калибровка датчиков положения и позиционирования клапанов и регуляторов;
- функциональные тесты маслосистемы и системы охлаждения компрессорных станций;
- проверка эксплуатационных параметров ВКС и их регулировка;
- поиск и устранение неисправностей;
- подготовка рекомендаций по замене комплектующих.

На момент проведения ТО наработка вакуумной компрессорной станции №1 составила 27 тысяч часов, а ВКС-2 – 25 тысяч часов. Комплекс регламентных работ осуществили специалисты ООО «СервисЭНЕРГАЗ» (входит в Группу ЭНЕРГАЗ).

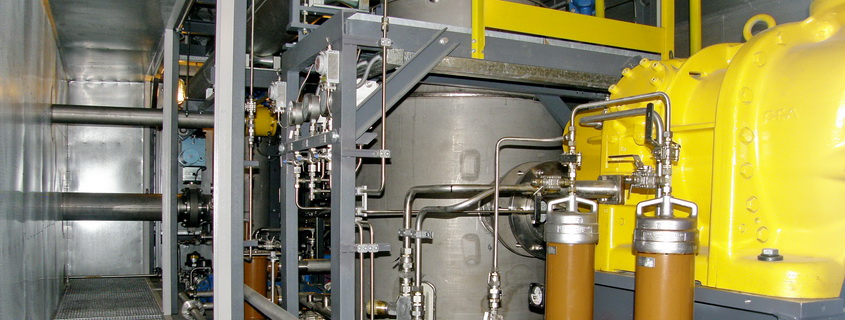

Вакуумные КС выполнены на базе винтовых маслозаполненных компрессоров. Номинальная производительность каждого агрегата составляет 4000 м3/ч, расход газа контролируется специальной двухуровневой системой регулирования. ВКС работают в автоматическом режиме. Локальные САУ интегрированы с верхним уровнем АСУ ТП ДНС-3.

Существует несколько основных факторов, осложняющих процесс компримирования низконапорного ПНГ: необходимость доочистки попутного газа; риск образования конденсата внутри системы; негативное влияние крайне низкого давления, близкого к вакууму; изменение характеристик исходного газа; тяжелые условия эксплуатации.

Поэтому данная технологическая задача решается по специальным проектам – на основе комплекса согласованных инженерных решений.

В частности, доочистку газа на входе в каждый компрессор осуществляет высокоэффективный двухступенчатый фильтр-скруббер (с системой автоматического дренажа), встроенный в блок-модуль технологической установки.

На этапе проектирования были проведены детальный анализ компонентного состава газа и расчеты в специализированном программном обеспечении, создающем теоретическую модель поведения газа при определенных условиях (температуре и давлении). Это дало возможность определить оптимальные параметры рабочих температур масла и газа, которые позволяют вести рабочие процессы в газовом контуре ВКС вне зоны кондесатообразования.



В маслосистеме установок используется специальное более вязкое масло, имеющее повышенную устойчивость к насыщению тяжелыми углеводородами.

Линия всаса оснащена модернизированными быстродействующими клапанами с электромеханическими приводами и пружинными отсекателями, что позволяет отсекать газовый контур компрессорной станции от входного газопровода.

ВКС спроектированы с учетом экстремальных условий эксплуатации (минимальная температура воздуха – минус 59°C, средняя температура наиболее холодной пятидневки – минус 50,5°С). При производстве использованы специальные сплавы и антикоррозийные материалы. Выполнено резервирование некоторых элементов и узлов оборудования.

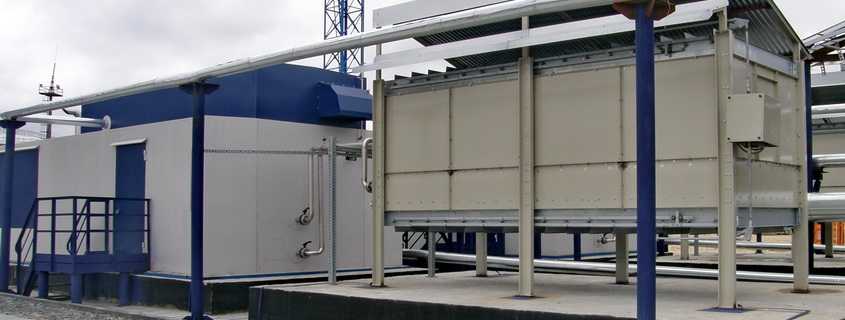

Вакуумные КС размещаются в собственных всепогодных укрытиях, оснащены всеми необходимыми системами жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация, пожаротушение).



СПРАВКА. Вынгапуровское нефтегазоконденсатное месторождение расположено в Пуровском районе Ямало-Ненецкого автономного округа. Открыто в 1968 году и находится в промышленной разработке с 1982 года. Отличается хорошо развитой инфраструктурой. Является одним из крупнейших промыслов АО «Газпромнефть-Ноябрьскнефтегаз» и наряду со Спорышевским, Холмогорским и Чатылькинским месторождениями обеспечивает основной объем добычи компании.

«Газпромнефть-ННГ» осуществляет деятельность по добыче нефти и газа в Ямало-Ненецком и Ханты-Мансийском АО. С учетом филиала «Газпромнефть-Муравленко» предприятие разрабатывает более 30 месторождений. Основная часть промыслов находится на Ямале, территориально относясь к Пуровскому, Красноселькупскому и Надымскому районам округа.
