30 ноября 2020

УПТГ от компании ЭНЕРГАЗ предназначена для подготовки попутного нефтяного газа в качестве топлива для газотурбинной электростанции Восточно-Мессояхского месторождения. Эта установка подготовки топливного газа обеспечивает заданные проектные параметры ПНГ по влажности, чистоте, температуре, давлению и расходу.

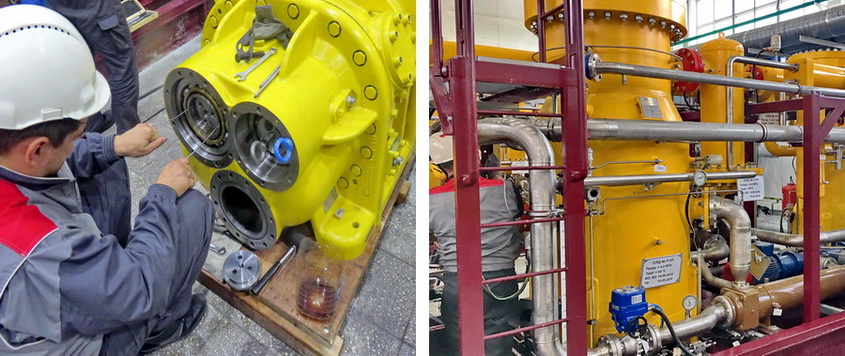

В ноябре УПТГ, состоящая из четырех компрессорных установок (КУ), прошла техобслуживание по регламенту-8000. На момент проведения ТО наработка каждой КУ составила порядка 18 000 часов. Комплекс сервисно-технических мероприятий провели специалисты ООО «СервисЭНЕРГАЗ» (входит в Группу ЭНЕРГАЗ).



В ходе ТО были выполнены:

- замена расходных материалов (газовых и масляных фильтров, масла в подшипниках электродвигателей);
- проверка центровки вращающихся агрегатов (компрессоров и электродвигателей);
- замеры зазоров и проверка состояния внутренних элементов компрессоров;
- регулировка и калибровка датчиков положения и позиционирования клапанов и регуляторов;
- функциональные тесты маслосистемы и системы охлаждения компрессорных установок;
- проверка эксплуатационных параметров УПТГ и их регулировка;
- поиск и устранение неисправностей;
- подготовка рекомендаций по замене комплектующих.

На Восточно-Мессояхской ГТЭС установка подготовки топливного газа введена в эксплуатацию в апреле 2017 года. УПТГ ангарного типа размещена в отдельном здании. Компрессорные установки в её составе функционируют попеременно – в режиме 3+1 (три машины в работе, одна в горячем резерве). Работающие КУ полностью обеспечивают топливопотребление электростанции, при этом четвертый агрегат находится в готовности к включению по АВР (автоматический ввод резерва).



Установки выполнены на базе винтовых маслозаполненных компрессоров. Максимальная объемная производительность каждой КУ составляет 9 000 нм3/ч, расход газа контролируется специальной двухуровневой системой регулирования.

Эффективный компрессорный блок установок дает высокую степень сжатия:
- минимальное давление ПНГ на всасывании – 0,2 МПа,
- расчетное давление на линии подачи – 2,95...3,05 МПа.

Проектные параметры по чистоте газа гарантирует многоступенчатая система фильтрации КУ: защитный стрейнер, входной фильтр-скруббер 1-й ступени очистки, масло-газовый сепаратор 2-й ступени и коалесцирующий (страховочный) фильтр 3-й ступени. В итоге достигается соответствие топлива установленным требованиям: содержание примесей в подаваемом на турбины газе не превышает 5 ppmw (мг/кг), степень очистки от твердых частиц крупнее 20 мкм (микрон) и жидкой фракции – 100%.



На УПТГ применяется метод рекуперативного теплообмена – все компрессорные установки оснащены узлом осушки газа, действующим в режиме рекуперации температуры. Для этого в линию нагнетания интегрированы охладитель и подогреватель, которые составляют промежуточный контур и последовательно осуществляют охлаждение газа, отбой и удаление образовавшегося конденсата, подогрев газа. Осушенное таким образом топливо поступает на ГТЭС с температурой +70°C и не менее чем на 27°C выше точки росы.

УПТГ оборудована системой определения температуры точки росы газа по воде и углеводородам с устройством для отбора проб. Газодожимные агрегаты дополнительно укомплектованы потоковыми вискозиметрами.

Компрессорные установки полностью автоматизированы, их системы управления связаны алгоритмом группового регулирования и интегрированы с верхним уровнем АСУ ТП электростанции. Объединенная САУ обеспечивает дистанционное управление оборудованием, автоматические защиты и сигнализацию, контролирует технологические параметры и загазованность в машинном зале УПТГ, обрабатывает параметры рабочих процессов и аварийных событий, выводит информацию на панель оператора.

Режим работы установки подготовки топливного газа в составе ГТЭС – непрерывный, с плановыми остановами на сервисно-техническое обслуживание.



СПРАВКА:

Газотурбинная электростанция Восточно-Мессояхского месторождения – самая северная материковая ГТЭС в России. Станция действует с сентября 2016 года, её установленная мощность составляет 84 МВт, что обеспечивает суточную выработку электроэнергии в объеме 1,6 млн кВт•ч.

С апреля 2017 года ГТЭС-84 использует в качестве топлива попутный нефтяной газ, объем потребления ПНГ – порядка 600 тысяч кубометров в сутки. Таким образом, снабжение производственных и инфраструктурных объектов собственными энергоресурсами сочетается с рациональной утилизацией ПНГ и улучшением экологической обстановки на Мессояхе.

Структура ГТЭС включает более 70 различных объектов. Основное оборудование электростанции – шесть газотурбинных агрегатов Titan 130 производства Solar Turbines Inc. мощностью по 14 МВт.
