21 ноября 2022

В ноябре 2007 года компания ЭНЕРГАЗ ввела дожимную компрессорную станцию для парогазовой установки ПГУ-120, действующей в составе ТЭС «Международная» (Москва). Эта ДКС на протяжении 15 лет питает турбины высокоэффективного энергоблока газовым топливом с заданными параметрами по чистоте, температуре, давлению и расходу.



Газокомпрессорная станция на ТЭС «Международная» – это первый проект ЭНЕРГАЗа, выполненный на объектах российской электроэнергетики.

Среди приоритетов Группы ЭНЕРГАЗ – производство, комплексный ввод в эксплуатацию и обслуживание установок подготовки и компримирования газа для генерирующих объектов. Сегодня технологическое оборудование «ЭНЕРГАЗ» снабжает качественным топливом 230 газовых турбин и газопоршневых агрегатов суммарной мощностью свыше 6,7 ГВт.

ДКС состоит из трех модульных компрессорных установок (КУ), которые функционируют попеременно – в режиме 2+1 (две машины в работе, одна в горячем резерве). Работающие КУ полностью обеспечивают топливопотребление энергоблока, при этом третий агрегат находится в готовности к включению по АВР (автоматический ввод резерва).

КУ выполнены на базе винтовых маслозаполненных компрессоров объемной производительностью по 18 000 м3/ч. Фактический расход газа зависит от нагрузки сопряженных турбин ПГУ и контролируется в диапазоне от 0 до 100% от номинального. Для контроля применяется специальная двухуровневая система регулирования производительности.

Эффективный компрессорный блок установок дает высокую степень сжатия газа:
- давление на всасывании – 0,25 МПа,
- давление на линии подачи – 3,1 МПа (ограничено уставками турбин SGT-800).

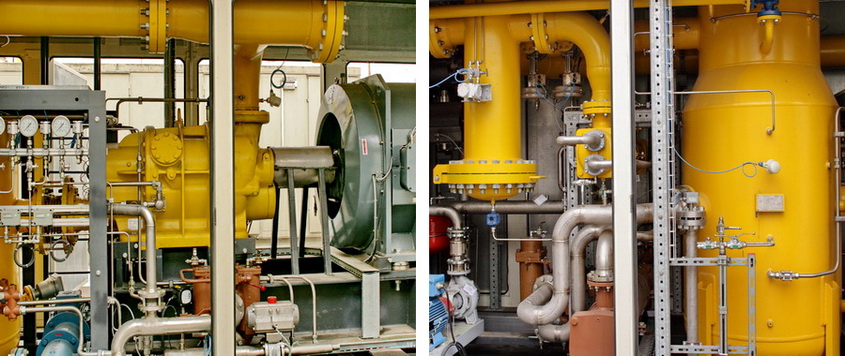

Проектные требования по чистоте газа обеспечивает многоступенчатая система фильтрации КУ: входной защитный стрейнер, газо-масляный сепаратор 1-й ступени очистки и коалесцирующий (страховочный) фильтр 2-й ступени. Таким образом достигается соответствие топлива установленным параметрам: содержание примесей не превышает 3 ppmw (мг/кг), степень очистки от твердых частиц крупнее 10 мкм и жидкой фракции составляет 100%.

Технологической схемой ДКС предусмотрено устойчивое поддержание расчетной температуры топлива. Линии нагнетания дожимных агрегатов оборудованы теплообменными аппаратами, которые охлаждают рабочую среду и гарантируют оптимальную температуру подачи газа (+60°C), определенную производителем турбин (Siemens) и условиями проекта.

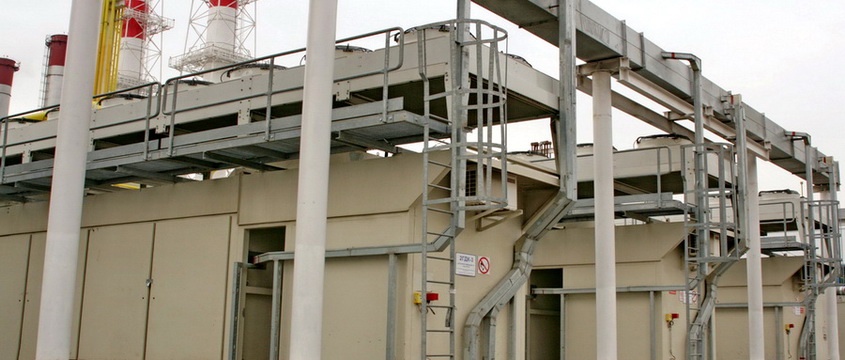

ТЭС «Международная» находится в центре города, поэтому компрессорные машины были спроектированы и изготовлены с учетом особых стандартов по шумовым характеристикам (звуковому давлению) оборудования. КУ размещаются в специальных звукоизолирующих укрытиях, благодаря чему соблюдаются все необходимые нормы.

Технологические установки полностью автоматизированы, их блок-модули укомплектованы системами жизнеобеспечения (отопление, вентиляция, освещение). По требованиям безопасности каждая КУ оснащена системами пожарообнаружения, газодетекции, сигнализации, пожаротушения.



ТЭС «Международная» (ООО «Ситиэнерго») построена для жизнеобеспечения Московского международного делового центра ММДЦ «Москва-Сити» по инициативе Правительства Москвы. Строительство электростанции – первый инвестиционный проект независимой генерации в столице.

ТЭС создана на базе высокоэффективной, экологически чистой технологии парогазового цикла. Станция расположена в Пресненском районе (всего в 6 км от Кремля) и является самым передовым, экономичным и технологичным энергообъектом в Москве.

Проектная электрическая мощность составляет 236 МВт, тепловая – 420 Гкал/ч, КПД – более 50%. Возможности ТЭС позволяют на постоянной основе снабжать энергией и ММДЦ, и прилегающие жилые районы Красной Пресни.

История ТЭС «Международная» началась 10 ноября 2007 года, когда был введен её 1-й энергоблок – парогазовая установка мощностью 121 МВт по электричеству и 205 Гкал/ч по теплу.

В составе ПГУ-120 две газотурбинные установки Siemens SGT-800 по 45,6 МВт, два паровых котла-утилизатора Alstom и теплофикационная паровая турбина Siemens SST-700 (30 МВт). В качестве пикового источника тепла используется водогрейный котел КВ-ГМ-151,2-150 производительностью 130 Гкал/ч.

Спустя 2 года здесь ввели еще одну парогазовую установку – ПГУ-116. По составу оборудования энергоблок №2 аналогичен ПГУ-120 с небольшой разницей по общей электрической мощности, которая составляет 116 МВт.
