30 августа 2022

Компрессорная станция ангарного типа снабжает турбины топливом с требуемыми параметрами по чистоте, температуре, давлению и расходу.



Газотурбинная электростанция Южно-Нюрымского месторождения ПАО «Сургутнефтегаз» введена в эксплуатацию в августе 2017 года. Установленная электрическая мощность ГТЭС – 8 МВт.

ГТЭС работает в когенерационном цикле. Генерацию электроэнергии здесь обеспечивают два газотурбинных энергоблока «Урал-4000». Для выработки тепла установлены утилизационные теплообменники УТ-55-10 суммарной тепловой мощностью 8 МВт.

Энергоблок «Урал-4000» разработан и серийно выпускается пермскими моторостроителями – «ОДК-Авиадвигатель» и «ОДК-Пермские моторы». В основе конструкции – газотурбинная установка ГТУ-4П, созданная на базе одного из самых надежных в истории российского авиапрома авиационного двигателя Д-30. Номинальная электрическая мощность энергоблока составляет 4 МВт.

ГТЭС использует в качестве топлива попутный нефтяной газ. Так снабжение производственных и инфраструктурных объектов собственными энергоресурсами сочетается с рациональной утилизацией ПНГ и улучшением экологической обстановки на месторождении.

Режим работы газотурбинной электростанции круглосуточный, круглогодичный. Оборудование ГТЭС имеет полное резервирование, что исключает ее полный останов при проведении планово-предупредительных и ремонтных работ.

Весомый вклад в надежность и эффективность работы ГТЭС-8 вносит дожимная компрессорная станция попутного газа. 5 лет эта ДКС снабжает турбины топливом с заданными параметрами по чистоте, температуре, давлению и расходу.

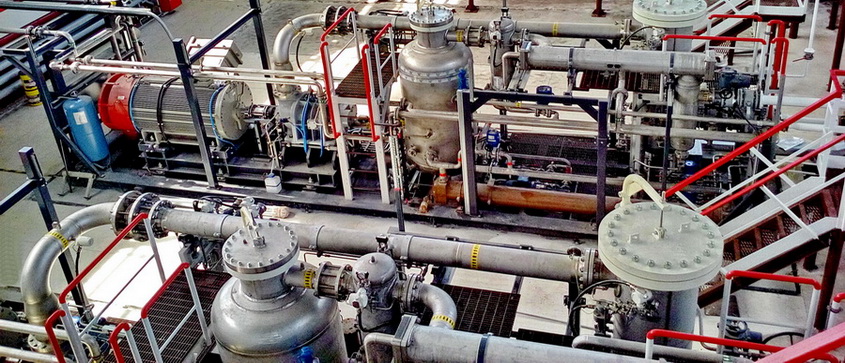

ДКС ангарного типа состоит из двух компрессорных установок (КУ), размещенных в отдельном здании. Установки, поставленные и введенные компанией ЭНЕРГАЗ, выполнены на базе винтовых маслозаполненных компрессоров. Максимальная объемная производительность каждой КУ составляет 6 000 м3/ч, расход газа контролируется специальной двухуровневой системой регулирования.



Технологическое оборудование обеспечивает высокую степень сжатия: минимальное давление ПНГ на входе – 0,2 МПа, заданное давление на выходе – 2 МПа. Очистка поступающего в компрессоры газа (двухступенчатое удаление жидких фракций и твердых частиц) осуществляется высокоэффективными коалесцирующими фильтрами-скрубберами с системой автоматического дренажа.

Линия нагнетания каждой КУ оснащена теплообменным аппаратом (со встроенным сепаратором и сборником конденсата), который охлаждает компримированный ПНГ, удаляет образовавшийся при этом конденсат и поддерживает расчетную температуру газового топлива, установленную производителем турбин и проектными требованиями.

ДКС полностью автоматизирована. Локальные системы управления компрессорных установок связаны алгоритмом группового регулирования и интегрированы с верхним уровнем АСУ ТП объекта. Объединенная САУ обеспечивает дистанционное управление оборудованием, автоматические защиты и сигнализацию, контролирует технологические параметры и загазованность в машинном зале ДКС, обрабатывает параметры рабочих процессов и аварийных событий, выводит информацию на панель оператора.

Режим работы газодожимных агрегатов в составе электростанции – непрерывный, с плановыми остановами на техническое обслуживание.



СПРАВКА:

Южно-Нюрымское нефтяное месторождение расположено на севере Тюменской области, в Уватском районе и прилегающих к нему районах Ханты-Мансийского автономного округа. Открыто в 2010 году, введено в эксплуатацию в 2016 году. Геологические запасы промышленных категорий оцениваются примерно в 20 млн т нефти.

Разработку месторождения ведет НГДУ «Сургутнефть» – старейшее нефтегазодобывающее управление ПАО «Сургутнефтегаз». Строительство ГТЭС-8 выполнено здесь в рамках энергетического проекта компании по созданию собственных генерирующих мощностей.
