Группа компаний ЭНЕРГАЗ наработала уникальный опыт, не имеющий аналогов в России, по компримированию низконапорного попутного газа. Особого внимания заслуживают наиболее сложные в техническом плане проекты – перекачивание тяжелого (жирного) ПНГ крайне низкого давления, близкого к вакууму (от -0,05 МПа изб.).

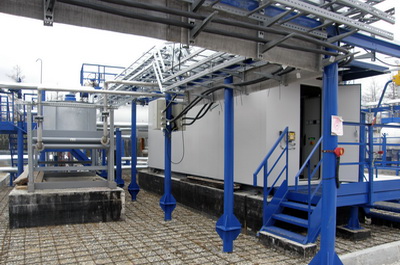

Для выполнения таких проектов применяются специальные агрегаты – вакуумные компрессорные станции (ВКС), проектируемые и создаваемые на основе комплекса согласованных инженерных решений.

Работа компрессорных установок на тяжелом (жирном) газе в процессе компримирования всегда сопровождается риском конденсатообразования внутри системы. При этом возникает две проблемы: 1) растворение в масле большого количества углеводородов, ведущее к повышенному насыщению масла газоконденсатом, снижению кинематической вязкости масла и увеличению уровня масла в маслобаке; 2) образование конденсата в рабочих ячейках компрессора, которое приводит к увеличению потребления мощности на внешнее сжатие и мощности на сжатие одного килограмма газа.

Задача решается следующим способом:

• проводится детальный анализ компонентного состава газа и расчеты в специальной программе, создающей теоретическую модель поведения газа при определенных условиях (температуре и давлении). Это дает возможность определить такие параметры расширения рабочего диапазона температур масла и газа, которые позволяют превысить точку образования росы для перекачиваемого газа;

• в маслосистеме вакуумной компрессорной станции используется более вязкое масло.

Компримирование газа с давлением, близким к вакууму, влечёт следующие проблемы: 1) возникает большая разница в давлении на входе и на выходе компрессорной установки, вследствие чего давление газа, имеющееся в КУ, сбрасывается не только через сбросовую свечу, но и через входной трубопровод. При этом происходит «унос» масла из маслосистемы во входной фильтр-скруббер; 2) под действием вакуума в установку может поступать воздух, что увеличивает взрывоопасность технологического процесса.

Решения, воплощаемые в вакуумных компрессорных станциях «ЭНЕРГАЗ»:

• оснащение ВКС системой модернизированных быстродействующих клапанов с электромеханическими приводами и пружинными отсекателями, что позволяет отсекать входной трубопровод от основной магистрали;

• комплектация ВКС системой обнаружения кислорода с датчиком его содержания в сжимаемом газе.
