29 мая 2026

Это оборудование предназначено для фильтрации, измерения объема, контроля качества и параметров природного газа, направляемого на электростанцию.

В Ленском районе Республики Саха (Якутия) строится новая тепловая электростанция – Новоленская ТЭС. К 2028 году здесь возведут три паросиловые установки электрической мощностью по 185 МВт. Основное оборудование каждого энергоблока составят паровая турбина Кт-185/196-12,8 (Уральский турбинный завод), турбогенератор ТЗФП-210-2УЗ (Силовые машины) и энергетический паровой котел Е-620-13,8/3,25-545/545 ГД (Интер РАО - Инжиниринг). Топливо – природный газ со Среднеботуобинского нефтегазоконденсатного месторождения (СБНГКМ).

В структуру топливоснабжения ТЭС интегрируется коммерческий узел учета газа (КУУГ) производства компании ЭНЕРГАЗ. КУУГ пропускной способностью 178 160 нм3/ч представляет собой технологический комплекс, который будет смонтирован на начальном отрезке магистрального газопровода «УКПГ СБНГКМ – Новоленская ТЭС» с целью фильтрации, измерения объема, контроля качества и параметров природного газа, направляемого на электростанцию.



Комплекс оснащен сепарационным модулем с одноступенчатыми фильтрами для очистки газа от механических примесей и защиты от окалины. Эффективность фильтрации составляет 99,9% для частиц крупнее 80 мкм.

Узел сбора и хранения продуктов очистки снабжен дренажным резервуаром (накопительным баком) объемом 1 м3, устройством контроля уровня жидкости и оборудованием для перемещения газового конденсата и шлама в передвижную емкость.

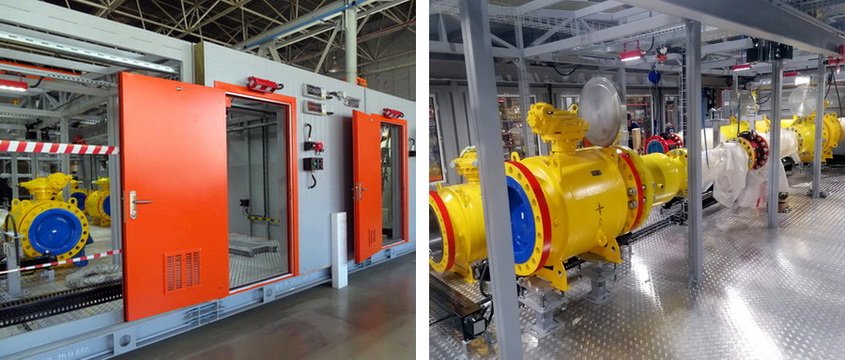

Для измерения объема газа, предназначенного для энергоблоков Новоленской ТЭС, КУУГ укомплектован блоком коммерческого учета, который включает две линии нормального расхода (рабочая + резервная) и линию малого расхода. Тип первичных преобразователей (расходомеров) – ультразвуковой. Относительная погрешность блока учета газа не превышает 1%. Данные с вычислителей передаются по цифровому интерфейсу на локальную САУ КУУГ и далее в систему учёта ресурсов верхнего уровня.



Технологический комплекс оборудован узлом контроля качества и параметров газа с измерительно-аналитическими приборами и устройствами для отбора и подготовки проб. В состав узла входят анализаторы влажности, потоковые газовые хроматографы непрерывного действия, система обнаружения кислорода, а также манометр и термометр с датчиками. Функционал этого оборудования: измерение температуры точки росы газа по воде и углеводородам, определение компонентного состава и вычисление теплотворной способности (калорийности) газа, определение и контроль содержания кислорода в газовом потоке, измерение давления и температуры газа.

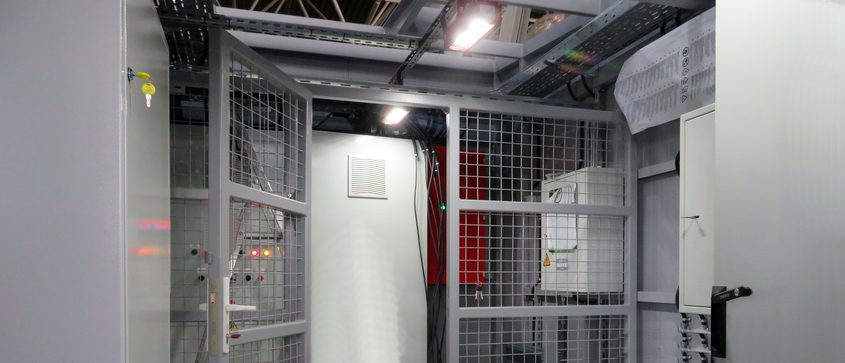

КУУГ полностью автоматизирован. Локальная САУ обеспечит управление технологическими процессами, автоматические защиты и противоаварийные режимы работы, сбор, обработку и визуализацию данных, передачу информации на верхний уровень АСУ ТП. В отсеке САУ КУУГ предусмотрено автоматизированное рабочее место оператора.

Система управления выполнена на базе микропроцессорной техники с использованием современного программного обеспечения, коммутационных средств, каналов и протоколов связи.

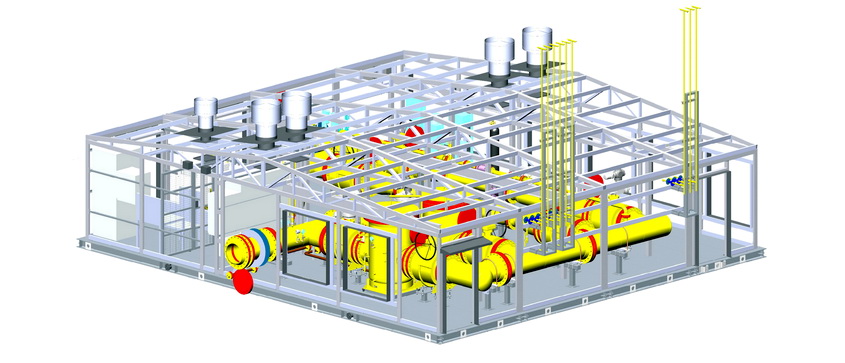

Коммерческий узел учета газа «ЭНЕРГАЗ» состоит из нескольких модулей, интегрируемых при монтаже в единое блок-здание с общей кровлей. Помещения комплекса оснащены системами жизнеобеспечения и безопасности. Оборудование спроектировано и изготовлено с учетом экстремальных условий эксплуатации (минимальная температура воздуха – минус 60°С, средняя температура наиболее холодной пятидневки – минус 50°С).

СПРАВКА:

Новоленской ТЭС отводится стратегическая роль в развитии экономики Восточной Сибири и Дальнего Востока. Электростанция общей мощностью 550 МВт станет источником энергоснабжения Восточного полигона РЖД – ключевого элемента будущей евразийской транспортной системы. Кроме того, новый энергообъект даст серьёзный импульс для активного освоения минерально-сырьевой базы Якутии и Иркутской области.
