30 ноября 2019

Ряд объектов АО «Газпромнефть-Ноябрьскнефтегаз» оснащены вакуумными компрессорными станциями (ВКС) от компании ЭНЕРГАЗ. Две ВКС действуют на ДНС-3 Вынгапуровского месторождения, по одной ВКС – на ЦППН Вынгаяхинского, ДНС-2 Вынгапуровского и ДНС-2 Еты-Пуровского промыслов.

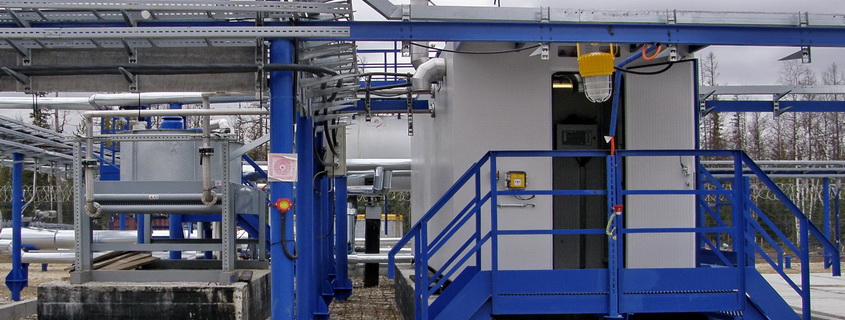

С сентября 2013 года на площадке дожимной насосной станции №1 (ДНС-1) Вынгапуровского месторождения работает еще одна ВКС, которая составляет основу системы утилизации ПНГ низких ступеней сепарации.

ВКС осуществляет компримирование низконапорного (0,001 МПа) попутного газа. Сжатый ПНГ закачивается в газотранспортную систему под давлением 0,7 МПа.

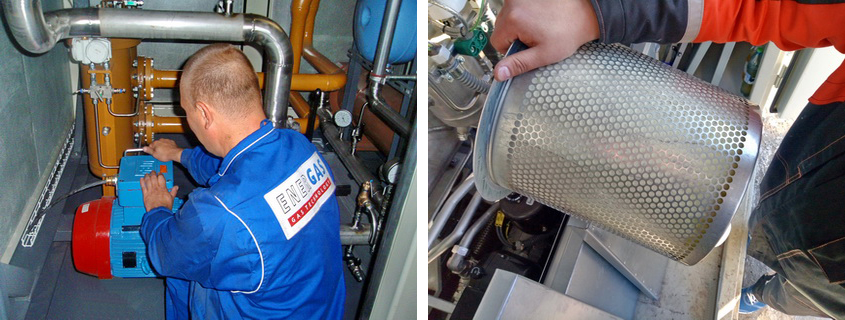

В настоящее время завершено комплексное техническое обслуживание этого оборудования. В ходе ТО были выполнены следующие мероприятия:

- замена расходных материалов (газовых и масляных фильтров, масла в подшипниках электродвигателя);
- проверка центровки вращающихся агрегатов (компрессора и электродвигателя);
- замеры зазоров и проверка состояния внутренних элементов компрессора;
- регулировка и калибровка датчиков положения и позиционирования клапанов и регуляторов;
- функциональные тесты маслосистемы и системы охлаждения компрессорной станции;
- проверка эксплуатационных параметров ВКС и их регулировка;
- поиск и устранение неисправностей;
- подготовка рекомендаций по замене комплектующих.



На момент проведения ТО наработка вакуумной компрессорной станции достигла 48 тысяч часов. Комплекс регламентных работ осуществили специалисты ООО «СервисЭНЕРГАЗ» (входит в Группу ЭНЕРГАЗ).

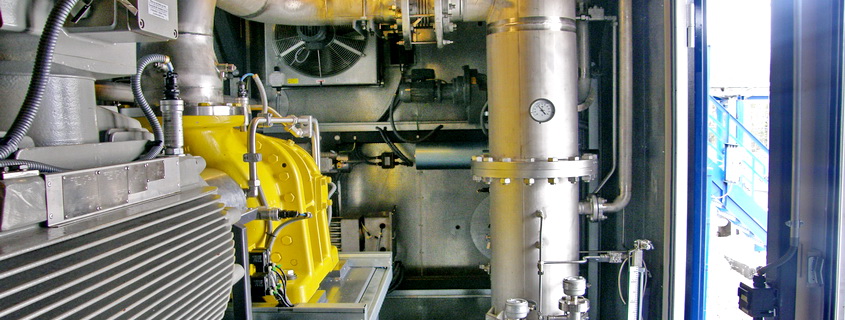

Вакуумная КС выполнена на базе винтового маслозаполненного компрессора. Номинальная производительность агрегата составляет 1500 м3/ч, расход газа контролируется специальной двухуровневой системой регулирования. ВКС работает в автоматическом режиме. Локальная САУ интегрирована с верхним уровнем АСУ ТП ДНС-1.



Существует несколько основных факторов, осложняющих процесс компримирования низконапорного ПНГ: необходимость доочистки попутного газа; риск образования конденсата внутри системы; негативное влияние крайне низкого давления, близкого к вакууму; изменение характеристик исходного газа; тяжелые условия эксплуатации.

Поэтому данная технологическая задача решается по специальным проектам – на основе комплекса согласованных инженерных решений.

В частности, доочистку газа на входе в компрессор осуществляет высокоэффективный двухступенчатый фильтр-скруббер (с системой автоматического дренажа), встроенный в блок-модуль технологической установки.



На этапе проектирования были проведены детальный анализ компонентного состава газа и расчеты в специализированном программном обеспечении, создающем теоретическую модель поведения газа при определенных условиях (температуре и давлении). Это дало возможность определить оптимальные параметры рабочих температур масла и газа, которые позволяют вести рабочие процессы в газовом контуре ВКС вне зоны кондесатообразования.

В маслосистеме установки используется специальное более вязкое масло, имеющее повышенную устойчивость к насыщению тяжелыми углеводородами. Линия всаса оснащена модернизированными быстродействующими клапанами с электромеханическими приводами и пружинными отсекателями, что позволяет отсекать газовый контур компрессорной станции от входного газопровода.

ВКС спроектирована с учетом экстремальных условий эксплуатации (минимальная температура воздуха – минус 59°C, средняя температура наиболее холодной пятидневки – минус 50,5°С). При производстве использованы специальные сплавы и антикоррозийные материалы. Выполнено резервирование некоторых элементов и узлов оборудования.

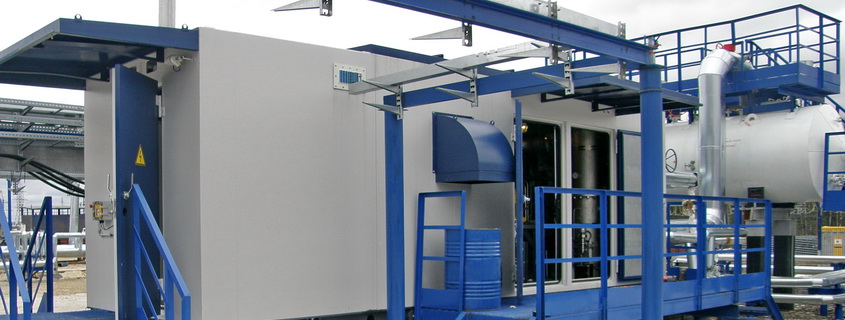

Вакуумная КС размещается в собственном всепогодном укрытии, оснащена всеми необходимыми системами жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация, пожаротушение).



СПРАВКА. Вынгапуровское нефтегазоконденсатное месторождение расположено в Пуровском районе Ямало-Ненецкого автономного округа. Открыто в 1968 году и находится в промышленной разработке с 1982 года. Отличается хорошо развитой инфраструктурой. Является одним из крупнейших промыслов АО «Газпромнефть-Ноябрьскнефтегаз» и наряду со Спорышевским, Холмогорским и Чатылькинским месторождениями обеспечивает основной объем добычи компании.

«Газпромнефть-ННГ» осуществляет деятельность по добыче нефти и газа в Ямало-Ненецком и Ханты-Мансийском АО. С учетом филиала «Газпромнефть-Муравленко» предприятие разрабатывает более 30 месторождений. Основная часть промыслов находится на Ямале, территориально относясь к Пуровскому, Красноселькупскому и Надымскому районам округа.
