30 апреля 2022

Установка ангарного типа снабжает турбины топливом (попутным газом) с заданными проектными параметрами по влажности, чистоте, температуре, давлению и расходу.



Газотурбинная электростанция Восточно-Мессояхского месторождения – самая северная материковая ГТЭС в России. Станция действует с сентября 2016 года, её установленная мощность составляет 84 МВт, что обеспечивает суточную выработку электроэнергии в объеме 1,6 млн кВт•ч.

С апреля 2017 года ГТЭС-84 использует в качестве топлива попутный нефтяной газ, объем потребления ПНГ – порядка 600 тысяч кубометров в сутки. Таким образом, снабжение производственных и инфраструктурных объектов собственными энергоресурсами сочетается с рациональной утилизацией ПНГ и улучшением экологической обстановки на Мессояхе.



Структура ГТЭС включает более 70 различных объектов. Основное оборудование электростанции – шесть газотурбинных агрегатов Titan 130 производства Solar Turbines Inc. мощностью по 14 МВт.

SOLAR Titan 130 – высокоэффективная газотурбинная установка, предназначенная преимущественно для продолжительной эксплуатации в промышленных системах. Турбины Titan 130 характеризуются высокой надежностью, долговечностью, удобством технического обслуживания, а также низким уровнем выбросов за счет малоэмиссионной камеры сгорания SoLoNOx.

Весомый вклад в надежность и эффективность работы ГТЭС-84 вносит установка подготовки топливного газа. На протяжении 5 лет эта УПТГ снабжает турбины газом с заданными проектными параметрами по влажности, чистоте, температуре, давлению и расходу.

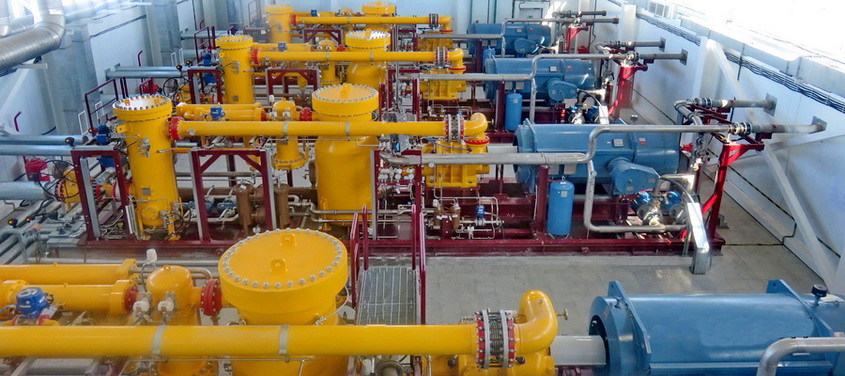

УПТГ ангарного типа размещена в отдельном здании и состоит из четырех компрессорных установок (КУ), которые функционируют попеременно – в режиме 3+1 (три машины в работе, одна в горячем резерве). Работающие КУ полностью обеспечивают топливопотребление электростанции, при этом четвертый агрегат находится в готовности к включению по АВР (автоматический ввод резерва).



Эти установки, поставленные и введенные компанией ЭНЕРГАЗ, выполнены на базе винтовых маслозаполненных компрессоров. Максимальная объемная производительность каждой КУ составляет 9 000 нм3/ч, расход газа контролируется специальной двухуровневой системой регулирования.

Эффективный компрессорный блок установок дает высокую степень сжатия:
- минимальное давление ПНГ на всасывании – 0,2 МПа,
- расчетное давление на линии подачи – 2,95...3,05 МПа.

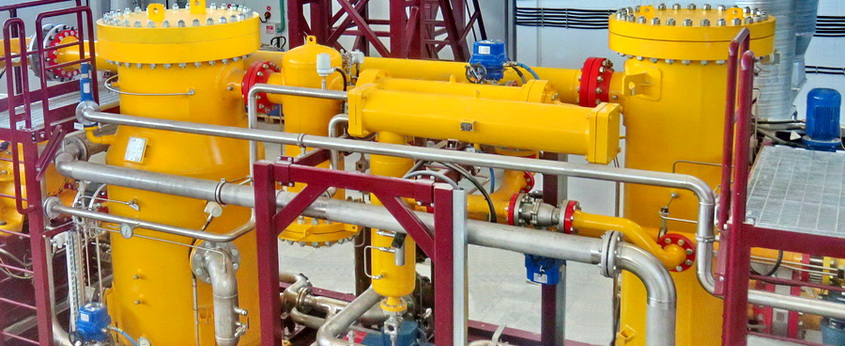

Проектные параметры по чистоте газа гарантирует многоступенчатая система фильтрации КУ: защитный стрейнер, входной фильтр-скруббер 1-й ступени очистки, масло-газовый сепаратор 2-й ступени и коалесцирующий (страховочный) фильтр 3-й ступени. В итоге достигается соответствие топлива установленным требованиям: содержание примесей в подаваемом на турбины газе не превышает 5 ppmw (мг/кг), степень очистки от твердых частиц крупнее 20 мкм (микрон) и жидкой фракции – 100%.



На УПТГ применяется метод рекуперативного теплообмена – все компрессорные установки оснащены узлом осушки газа, действующим в режиме рекуперации температуры. Для этого в линию нагнетания интегрированы охладитель и подогреватель, которые составляют промежуточный контур и последовательно осуществляют охлаждение газа, отбой и удаление образовавшегося конденсата, подогрев газа. Осушенное таким образом топливо поступает на ГТЭС с температурой +70°C и не менее чем на 27°C выше точки росы.

УПТГ оборудована системой определения температуры точки росы газа по воде и углеводородам с устройством для отбора проб. Каждый газодожимной агрегат дополнительно укомплектован потоковым вискозиметром.



Компрессорные установки полностью автоматизированы, их системы управления связаны алгоритмом группового регулирования и интегрированы с верхним уровнем АСУ ТП электростанции. Объединенная САУ обеспечивает дистанционное управление оборудованием, автоматические защиты и сигнализацию, контролирует технологические параметры и загазованность в машинном зале УПТГ, обрабатывает параметры рабочих процессов и аварийных событий, выводит информацию на панель оператора.

Режим работы установки подготовки топливного газа в составе ГТЭС – непрерывный, с плановыми остановами на сервисно-техническое обслуживание.

СПРАВКА:

Восточно-Мессояхское нефтегазоконденсатное месторождение – самый северный материковый нефтепромысел России и, с точки зрения геологии, самый сложный в Западной Сибири. Месторождение расположено на Гыданском полуострове, в Тазовском районе Ямало-Ненецкого АО, в 340 км к северу от города Новый Уренгой – в арктической климатической зоне.

Восточная Мессояха открыта в 1990 году, первая нефть получена 18 сентября 2012-го, а в промышленную эксплуатацию промысел введен 21 сентября 2016 года. Доказанные запасы углеводородов составляют более 300 млн тонн нефти и газового конденсата и более 100 млрд кубометров газа, что позволяет относить месторождение к категории уникальных.

Основная часть запасов нефти (порядка 70%) – трудноизвлекаемая тяжелая, высоковязкая, смолистая, с низким содержанием светлых фракций. Высокий уровень эффективности и безопасности производственных процессов обеспечивается здесь в том числе применением цифровых технологий. На месторождении успешно пилотированы инновационные программы в области бурения, добычи, подготовки и транспортировки нефти.

На апрель 2022 года совокупный объем добычи на Восточной Мессояхе превысил 25 млн тонн нефти.
