Объекты по сбору и транспортировке газа
Сбор и транспортировка газа – одно из приоритетных направлений деятельности компании ЭНЕРГАЗ. На сегодня нами реализовано более 40 таких проектов на 26 месторождениях.
Оборудование «ЭНЕРГАЗ» составляет основу компрессорных станций нефтяного газа, компрессорных станций низких ступеней сепарации, вакуумных компрессорных станций, где осуществляется дополнительная подготовка, компримирование и закачка газа в транспортный трубопровод.
Накоплен значительный опыт, не имеющий аналогов в России, при работе с попутным нефтяным газом низкого давления (от -0,05 МПа изб.). Более 70 наших установок выполняют сбор и перекачку низконапорного ПНГ на следующих объектах нефтегазодобывающего комплекса:
- цеха подготовки и перекачки нефти (ЦППН);
- цеха контрольной проверки нефти (ЦКПН);
- дожимные насосные станции (ДНС);
- установки подготовки нефти (УПН);
- центральные пункты сбора нефти (ЦПСН);
- концевые сепарационные установки (КСУ);
- центральные перекачивающие станции (ЦПС);
- установки предварительного сброса воды (УПСВ);
- установки комплексной подготовки газа (УКПГ).
ПРИМЕР РЕАЛИЗАЦИИ ПРОЕКТА

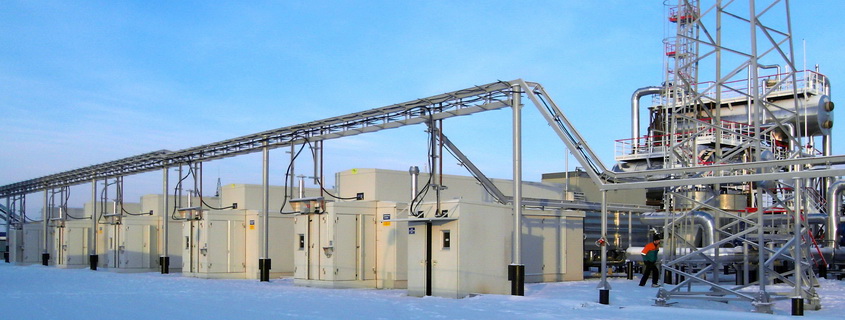

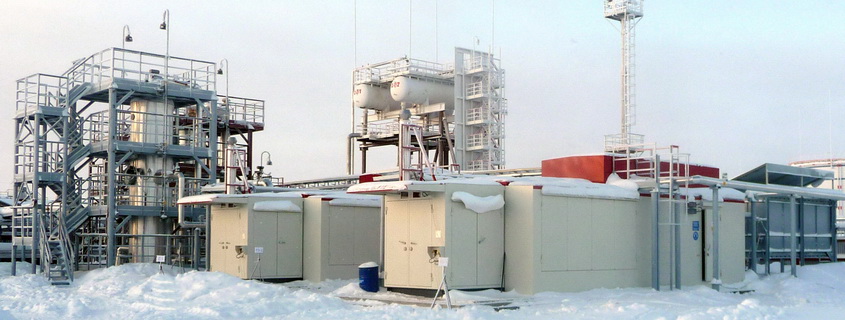

Пякяхинское нефтегазоконденсатное месторождение ООО «ЛУКОЙЛ-Западная Сибирь» оснащено компрессорной станцией нефтяного газа для сбора и транспортировки ПНГ. В составе КСН действуют 9 компрессорных установок (КУ) различного типа и назначения, которые поставила компания ЭНЕРГАЗ:
- компрессорная установка низкого давления. КУ производительностью 101…2160 м3/ч перекачивает ПНГ от второй ступени сепарации нефти УПН и газа с концевой сепарационной установки;
- 4 блочно-модульные компрессорные установки для сжатия попутного газа, поступающего с первой ступени сепарации нефти. Производительность каждой КУ – 16 180 м3/ч;
- дожимная компрессорная установка винтового типа. Расход газа - 4 660…18 025 м3/ч. Функционал этой КУ - компримирование газа от установки деэтанизации конденсата;
- 3 поршневые компрессорные установки производительностью по 34 240 м3/ч. КУ на базе поршневых четырёхрядных одноступенчатых компрессоров компримируют до 11 МПа нефтяной газ от различных объектов месторождения для последующей транспортировки на УКПГ.
Оборудование спроектировано с учетом экстремальных условий эксплуатации (минимальная температура воздуха – минус 56°С, температура наиболее холодной пятидневки – минус 46°С). Режим работы – автоматический, непрерывный. Для измерения расхода ПНГ каждая КУ дополнительно укомплектована узлом учета газа.
Все установки, кроме поршневых, размещаются в отдельных блок-боксах, оснащенных системами жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, пожаротушение, газодетекция). В соответствии с проектом поршневые КУ расположены в отдельном капитальном здании.
Весь цикл предпусковых работ, включая шефмонтаж, наладку, индивидуальные испытания и комплексную проверку в составе КСН, выполнили специалисты ООО «СервисЭНЕРГАЗ» (группа компаний ЭНЕРГАЗ).
